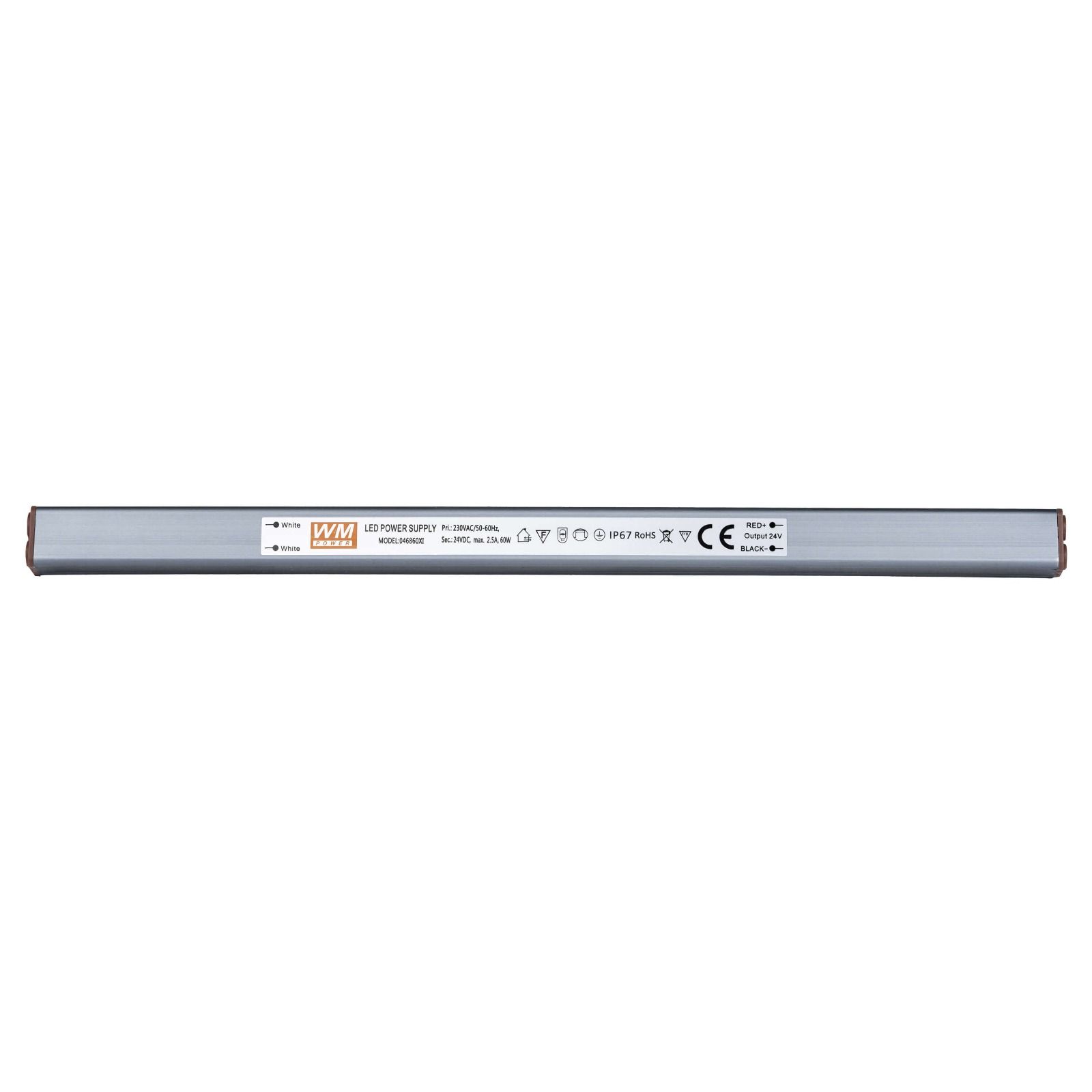

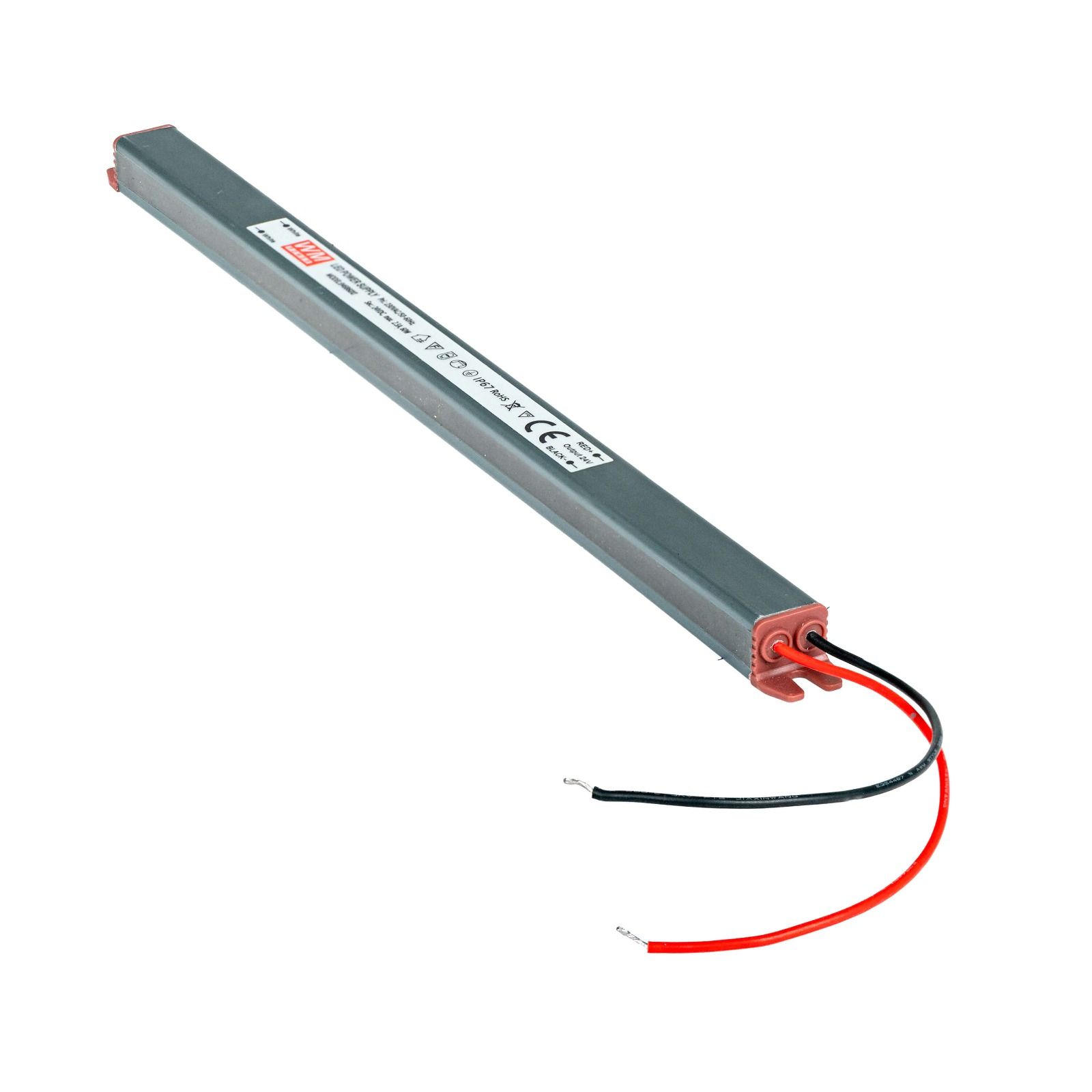

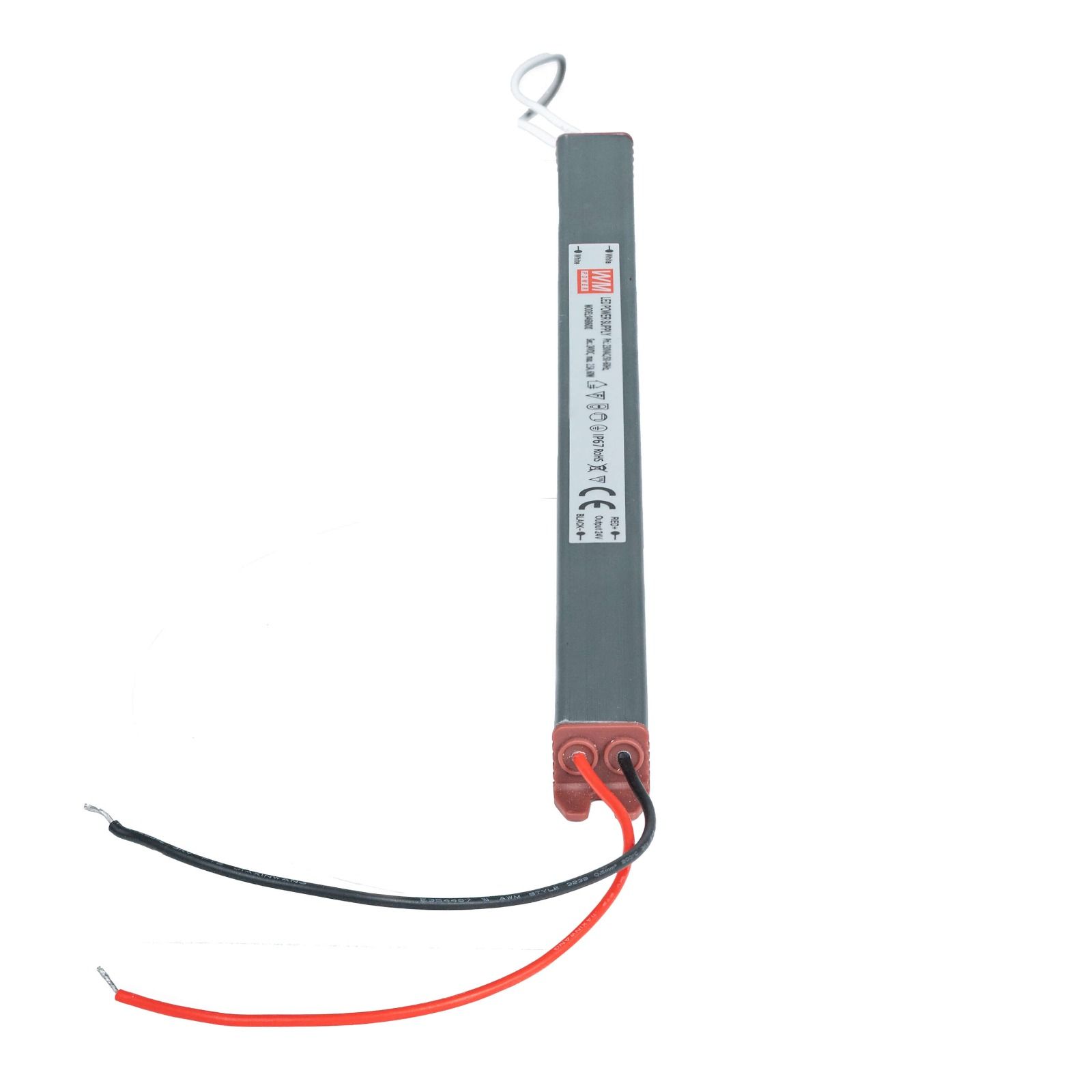

Zdroj pro LED lampy do plotového sloupku – Super Slim | 24V DC | 60W | IP67
Popis
Profesionální LED zdroj s výjimečně štíhlou konstrukcí, navržený pro nejnáročnější světelné instalace. Díky šířce pouhých 18 mm se jedná o ideální řešení pro montáž v místech, kam se standardní zdroje jednoduše nevejdou – např. do plotových sloupků.
Nejdůležitější vlastnosti:
- Konstrukce Long & Slim: Výjimečně dlouhý a úzký tvar umožňuje montáž uvnitř plotových sloupků, dekorativních lišt a úzkých LED profilů.
- Stabilizace napětí: Přesné napětí 24V DC eliminuje blikání a poklesy napětí a zajišťuje rovnoměrné svícení po celé délce linie.
- Plná hermetičnost (IP67): je 100% prachotěsný a odolný vůči silným proudům vody, vlhkosti a krátkodobému ponoření.
- Ideální pro venkovní použití
Použití

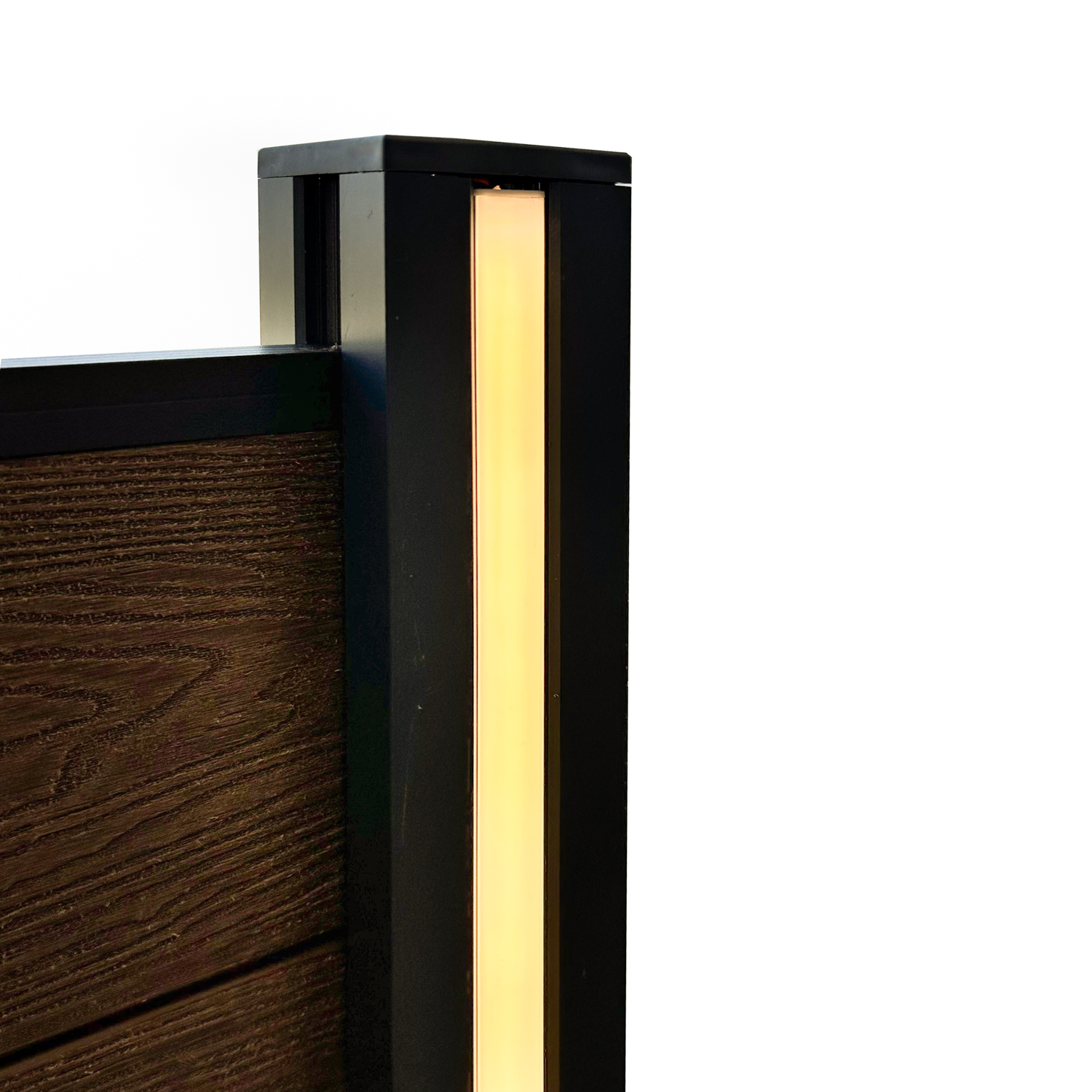

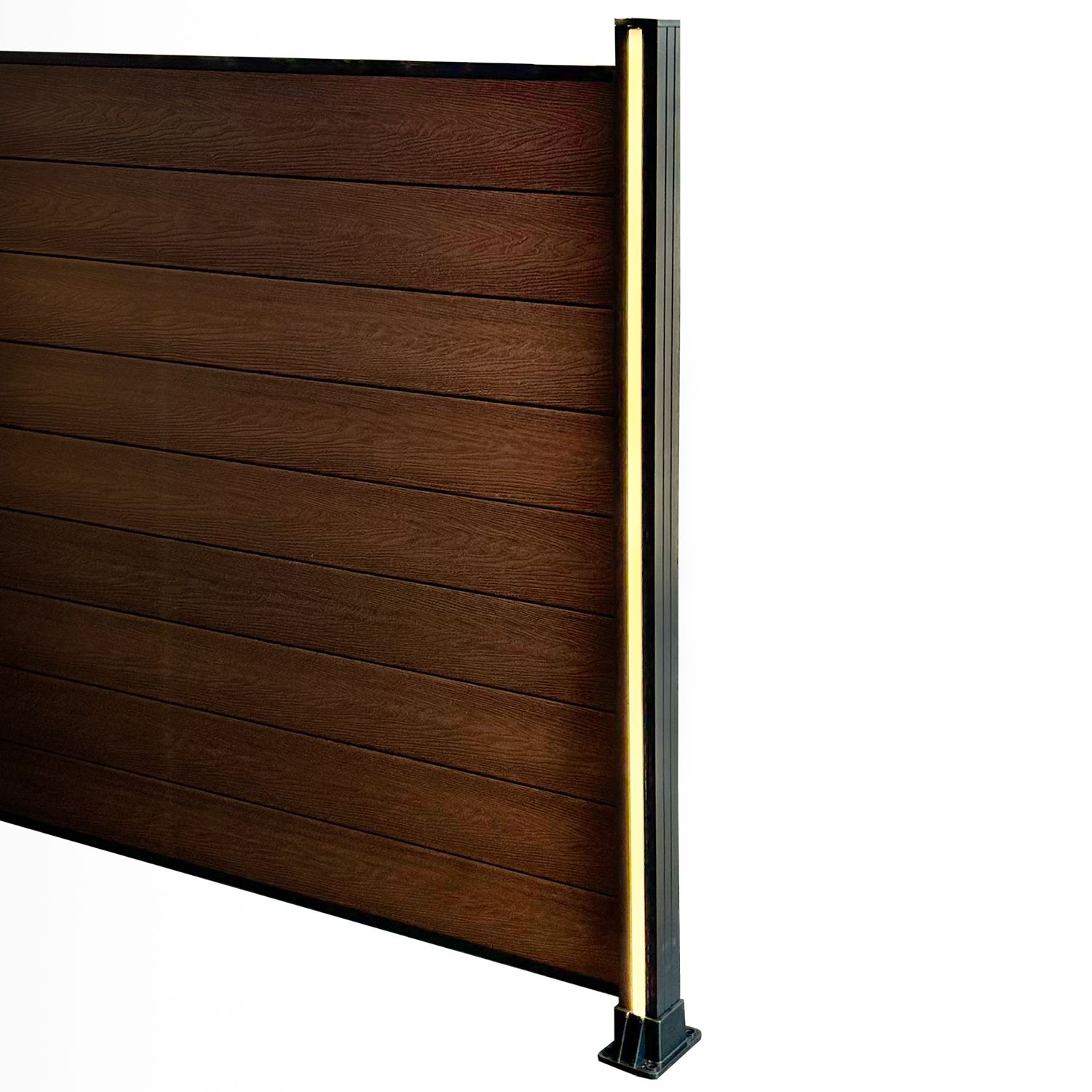

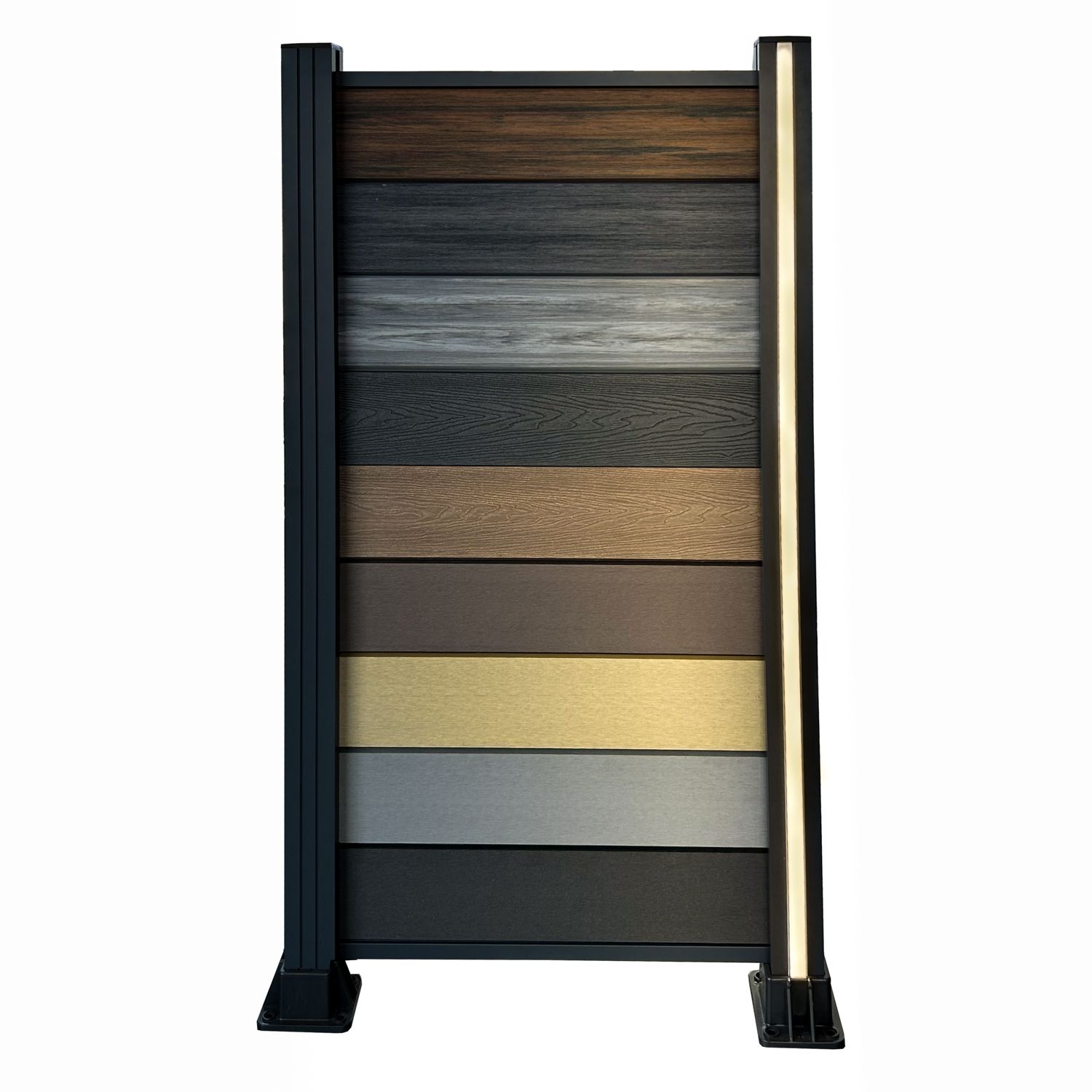

Napájení lineárních LED lamp, osvětlení plotových sloupků
Kolik lamp můžete připojit?
Zdroj 60W (s dodržením výkonové rezervy) umožňuje napájení:
- až 5 lamp 150 cm (9W)
- až 10 lamp 80 cm (5W)
- nebo kombinace, např. 3 × 150 cm + 4 × 80 cm; 4 × 150 cm + 2 × 80 cm
Vždy ponechte výkonovou rezervu – minimálně 10–20% – aby zdroj pracoval bez přetížení a zajistil dlouhodobý a spolehlivý provoz.
Pokud plánujete větší počet lamp, přidejte další zdroj a rozdělte instalaci do sekcí.
Parametry
| Rozměry | 37,5 x 1,8 x 1,5 cm |
|---|---|
| Maximální výkon | 60W |
| Vstupní napětí | 180-260 V |
| Výstupní napětí | 24V DC (stejnosměrné) |
Montáž a dokumenty
Návod na montáž LED lampy do plotového sloupku

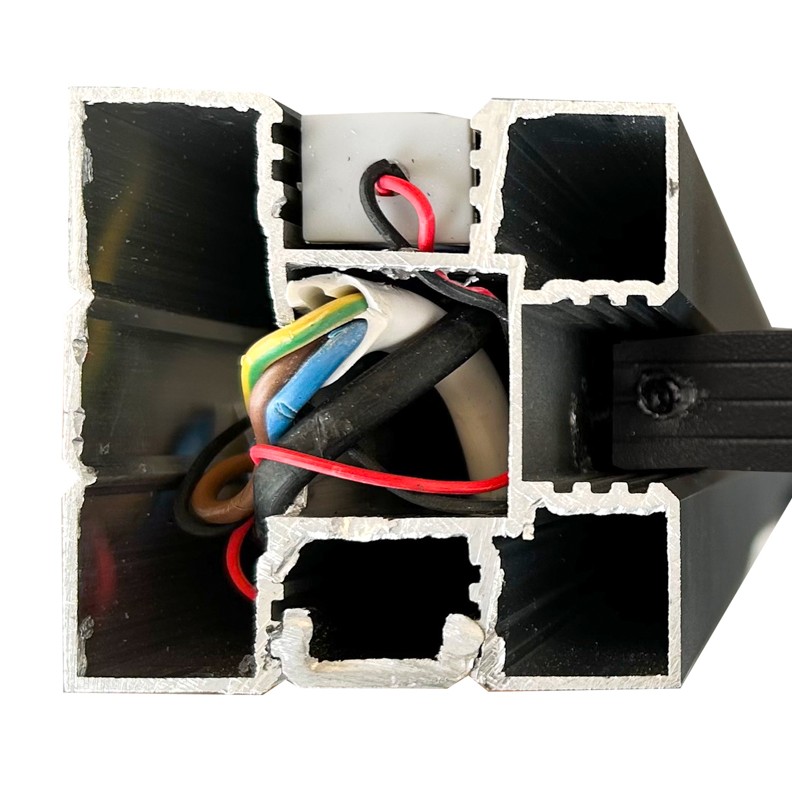

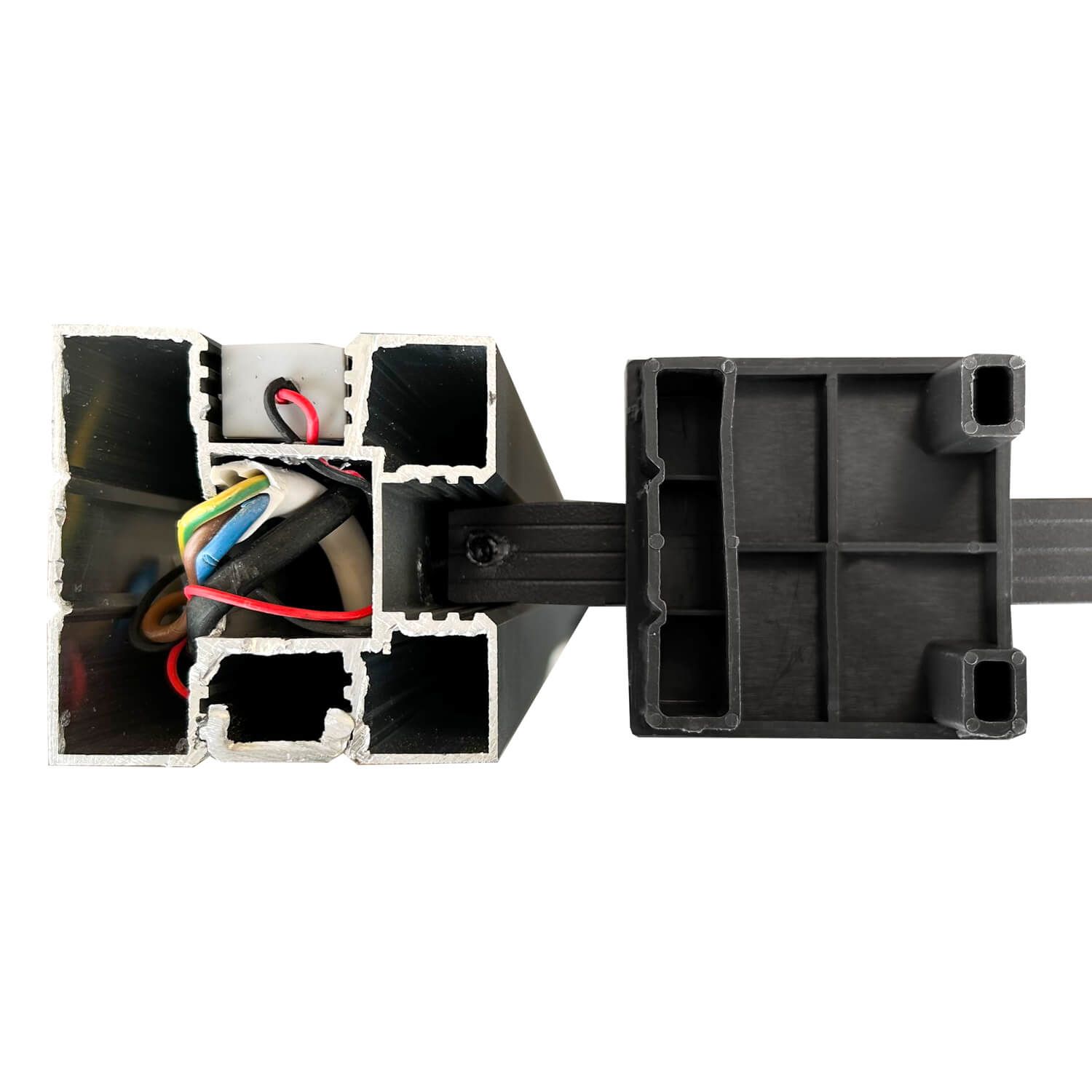

- Umístěte lampu do profilu sloupku – zasuňte lampu shora do vyhrazeného otvoru ve sloupku (určeného pro montáž lamp nebo lišt)
- Veďte kabely z lampy – vyveďte je do vnitřku sloupku nebo otvorem v základně
- Propojte lampu se zdrojem (návod níže)
- Zdroj umístěte na suché místo (např. hermetická krabice, technická skříňka)
- Připojte zdroj k síti a otestujte:
- Po připojení lampy a napájení 230V by se měla lampa rozsvítit.
- Zkontrolujte správnou funkci – žádné blikání, rovnoměrné světlo.
Návod na připojení lineární LED lampy ke zdroji 60W 24V
- Připravte si prvky:
- Lineární LED lampa (24V DC)
- Zdroj 60W / 24V DC
- Napájecí kabel 230V (se zástrčkou nebo do krabice)
- Připojte napájení 230V ke zdroji (vstup „INPUT“):
- L (fáze) – hnědý vodič
- N (neutrální) – modrý vodič
- ⏚ (uzemnění PE) – žlutozelený vodič
- Připojte lampu k výstupu zdroje (výstup „OUTPUT“):
- V+ – červený vodič z lampy (plus)
- V– – černý vodič z lampy (mínus)
- Pokud má zdroj 2 páry V+ a V–, můžete použít kterýkoliv.
- Zkontrolujte připojení:
- Ujistěte se, že jsou všechny šrouby pevně dotaženy.
- Dbejte na dodržení polarity (červená k V+, černá k V–).
- Připojte zdroj k síti 230V:
- Zasuňte zástrčku do zásuvky nebo připojte kabel k instalaci.
- Po chvíli by se měla lampa rozsvítit.
Důležitá upozornění:
- Nepracujte pod napětím – vždy nejprve odpojte proud.
- Nepřekračujte maximální výkon zdroje – ponechte min. 10–20% rezervu.
